一般的な抵抗とコンデンサの値

日本語フォーラム 技術的なヒント
1

一般的な抵抗やコンデンサの値を決めるのに有益な標準規格が制定されています。その値はある数学マジックを使用して算出されます。（Renard Series 、E series of Preferred Numbers参照（英語）） このプロセスは、在庫と購入のニーズを簡素化するのに役立ちます。

これは、5kオームのような切りがいい値ではなく、むしろ4.99kオームのような一般的な抵抗値がより多く存在している理由を説明しています。これにより、一般的な値の抵抗は通常、一般的ではない値よりも安価であり、より容易に利用できます（別名「ストック」効果）。

部品の許容誤差はまた、一般的な値に影響することにも注意してください。上記4.99kオームの例で、1%の許容誤差を見てみましょう。これは、実際の抵抗値が4940オームまで低い値かまたは5039.9オームまで高い値が許容できるとみなされることを意味します。5kの抵抗を提供することは、製品提供側にとって冗長になります。

私が抵抗器でこれまでに見た最も厳しい許容誤差は0.001%です。許容誤差の全くない完璧な抵抗器に出会うことは決してありません。この投稿では一般的な例について議論しているため、ほとんどの商用許容値は1%～10%の範囲にあることに注意する必要があります。

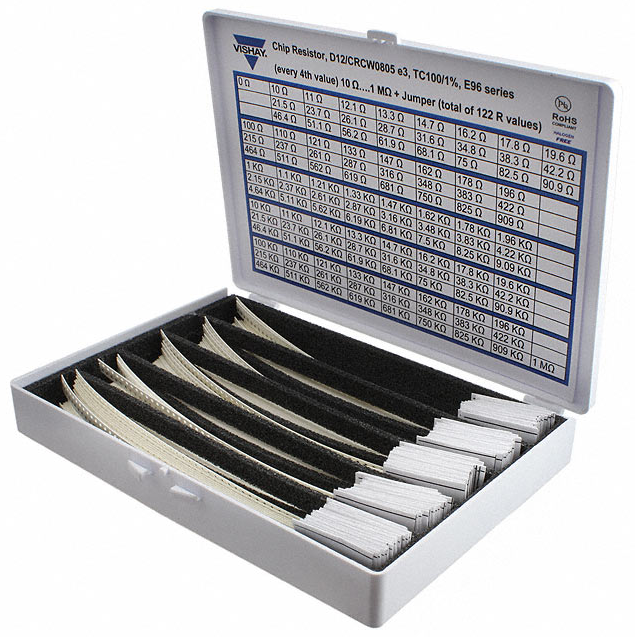

E96系列に基づく抵抗器キット541-1420-NDの例を次に示します。

E96%20example
E96%20example635×637 483 KB

一般的な抵抗値

E24系列（5%許容誤差）
10 100 1.0K 10K 100K 1.0M
11 110 1.1K 11K 110K 1.1M
12 120 1.2K 12K 120K 1.2M
13 130 1.3K 13K 130K 1.3M
15 150 1.5K 15K 150K 1.5M
16 160 1.6K 16K 160K 1.6M
18 180 1.8K 18K 180K 1.8M
20 200 2.0K 20K 200K 2.0M
22 220 2.2K 22K 220K 2.2M
24 240 2.4K 24K 240K 2.4M
27 270 2.7K 27K 270K 2.7M
30 300 3.0K 30K 300K 3.0M
33 330 3.3K 33K 330K 3.3M
36 360 3.6K 36K 360K 3.6M
39 390 3.9K 39K 390K 3.9M
43 430 4.3K 43K 430K 4.3M
47 470 4.7K 47K 470K 4.7M
51 510 5.1K 51K 510K 5.1M
56 560 5.6K 56K 560K 5.6M
62 620 6.2K 62K 620K 6.2M
68 680 6.8K 68K 680K 6.8M
75 750 7.5K 75K 750K 7.5M
82 820 8.2K 82K 820K 8.2M
91 910 9.1K 91K 910K 9.1M
E96系列（1%許容誤差）
1 10 100 1K 10K 100K
1.02 10.2 102 1.02K 10.2K 102K
1.05 10.5 105 1.05K 10.5K 105K
1.07 10.7 107 1.07K 10.7K 107K
1.1 11 110 1.1K 11K 110K
1.13 11.3 113 1.13K 11.3K 113K
1.15 11.5 115 1.15K 11.5K 115K
1.18 11.8 118 1.18K 11.8K 118K
1.21 12.1 121 1.21K 12.1K 121K
1.24 12.4 124 1.24K 12.4K 124K
1.27 12.7 127 1.27K 12.7K 127K
1.3 13 130 1.3K 13K 130K
1.33 13.3 133 1.33K 13.3K 133K
1.37 13.7 137 1.37K 13.7K 137K
1.4 14 140 1.4K 14K 140K
1.43 14.3 143 1.43K 14.3K 143K
1.47 14.7 147 1.47K 14.7K 147K
1.5 15 150 1.5K 15K 150K
1.54 15.4 154 1.54K 15.4K 154K
1.58 15.8 158 1.58K 15.8K 158K
1.62 16.2 162 1.62K 16.2K 162K
1.65 16.5 165 1.65K 16.5K 165K
1.69 16.9 169 1.69K 16.9K 169K
1.74 17.4 174 1.74K 17.4K 174K
1.78 17.8 178 1.78K 17.8K 178K
1.82 18.2 182 1.82K 18.2K 182K
1.87 18.7 187 1.87K 18.7K 187K
1.91 19.1 191 1.91K 19.1K 191K
1.96 19.6 196 1.96K 19.6K 196K
2 20 200 2K 20K 200K
2.05 20.5 205 2.05K 20.5K 205K
2.1 21 210 2.1K 21K 210K
2.15 21.5 215 2.15K 21.5K 215K
2.21 22.1 221 2.21K 22.1K 221K
2.26 22.6 226 2.26K 22.6K 226K
2.32 23.2 232 2.32K 23.2K 232K
2.37 23.7 237 2.37K 23.7K 237K
2.43 24.3 243 2.43K 24.3K 243K
2.49 24.9 249 2.49K 24.9K 249K
2.55 25.5 255 2.55K 25.5K 255K
2.61 26.1 261 2.61K 26.1K 261K
2.67 26.7 267 2.67K 26.7K 267K
2.74 27.4 274 2.74K 27.4K 274K
2.8 28 280 2.8K 28K 280K
2.87 28.7 287 2.87K 28.7K 287K
2.94 29.4 294 2.94K 29.4K 294K
3.01 30.1 301 3.01K 30.1K 301K
3.09 30.9 309 3.09K 30.9K 309K
3.16 31.6 316 3.16K 31.6K 316K
3.24 32.4 324 3.24K 32.4K 324K
3.32 33.2 332 3.32K 33.2K 332K
3.4 34 340 3.4K 34K 340K
3.48 34.8 348 3.48K 34.8K 348K
3.57 35.7 357 3.57K 35.7K 357K
3.65 36.5 365 3.65K 36.5K 365K
3.74 37.4 374 3.74K 37.4K 374K
3.83 38.3 383 3.83K 38.3K 383K
3.92 39.2 392 3.92K 39.2K 392K
4.02 40.2 402 4.02K 40.2K 402K
4.12 41.2 412 4.12K 41.2K 412K
4.22 42.2 422 4.22K 42.2K 422K
4.32 43.2 432 4.32K 43.2K 432K
4.42 44.2 442 4.42K 44.2K 442K
4.53 45.3 453 4.53K 45.3K 453K
4.64 46.4 464 4.64K 46.4K 464K
4.75 47.5 475 4.75K 47.5K 475K
4.87 48.7 487 4.87K 48.7K 487K
4.99 49.9 499 4.99K 49.9K 499K
5.11 51.1 511 5.11K 51.1K 511K
5.23 52.3 523 5.23K 52.3K 523K
5.36 53.6 536 5.36K 53.6K 536K
5.49 54.9 549 5.49K 54.9K 549K
5.62 56.2 562 5.62K 56.2K 562K
5.76 57.6 576 5.76K 57.6K 576K
5.9 59 590 5.9K 59K 590K
6.04 60.4 604 6.04K 60.4K 604K
6.19 61.9 619 6.19K 61.9K 619K
6.34 63.4 634 6.34K 63.4K 634K
6.49 64.9 649 6.49K 64.9K 649K
6.65 66.5 665 6.65K 66.5K 665K
6.81 68.1 681 6.81K 68.1K 681K
6.98 69.8 698 6.98K 69.8K 698K
7.15 71.5 715 7.15K 71.5K 715K
7.32 73.2 732 7.32K 73.2K 732K
7.5 75 750 7.5K 75K 750K
7.68 76.8 768 7.68K 76.8K 768K
7.87 78.7 787 7.87K 78.7K 787K
8.06 80.6 806 8.06K 80.6K 806K
8.25 82.5 825 8.25K 82.5K 825K
8.45 84.5 845 8.45K 84.5K 845K
8.66 86.6 866 8.66K 86.6K 866K
8.87 88.7 887 8.87K 88.7K 887K
9.09 90.9 909 9.09K 90.9K 909K
9.31 93.1 931 9.31K 93.1K 931K
9.53 95.3 953 9.53K 95.3K 953K
9.76 97.6 976 9.76K 97.6K 976K

一般的なコンデンサ値

E12系列（10%許容誤差）
10pF 100pF 1000pF .010µF .10µF 1.0µF 10µF
12pF 120pF 1200pF .012µF .12µF 1.2µF 12µF
15pF 150pF 1500pF .015µF .15µF 1.5µF 15µF
18pF 180pF 1800pF .018µF .18µF 1.8µF 18µF
22pF 220pF 2200pF .022µF .22µF 2.2µF 22µF
27pF 270pF 2700pF .027µF .27µF 2.7µF 27µF
33pF 330pF 3300pF .033µF .33µF 3.3µF 33µF
39pF 390pF 3900pF .039µF .39µF 3.9µF 39µF
47pF 470pF 4700pF .047µF .47µF 4.7µF 47µF
56pF 560pF 5600pF .056µF .56µF 5.6µF 56µF
68pF 680pF 6800pF .068µF .68µF 6.8µF 68µF
82pF 820pF 8200pF .082µF .82µF 8.2µF 82µF

広いレンジの値が必要ですか？キットはいかがですか？
