RJスタイルのコネクタ

RJコネクタとしても知られるモジュラーコネクタを見ると、さまざまなオプションがあります。4極からスタートし、8極までオプションがあります。形状に応じて、RJの文字の後に異なる番号がつけられています。

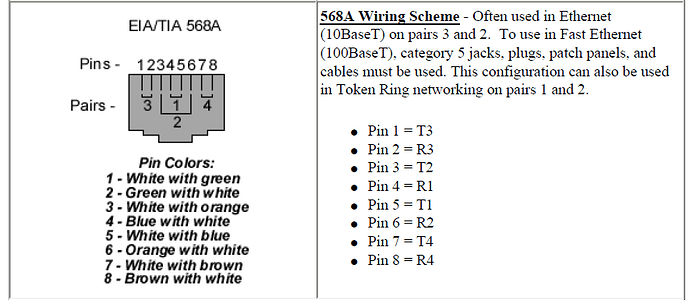

これは、各スタイルとそれらがどのように配線されているかを図に表したものです。

一般的な結線図








Brent_2328 DigiKey Employee

このカテゴリの詳細については、レセプタクル/ジャックカテゴリのオプションへのリンクを参照してください。
